"Калючка"
| |
| 50KCB001 | Дата: Воскресенье, 27.11.2011, 22:38 | Сообщение # 106 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7807
Статус: Offline
| Геннадий!

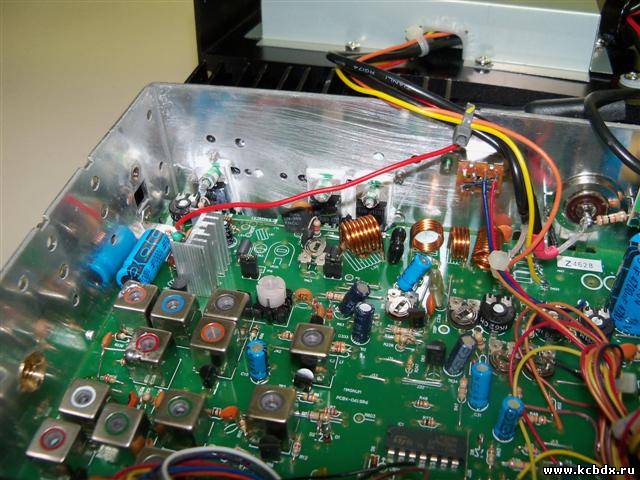

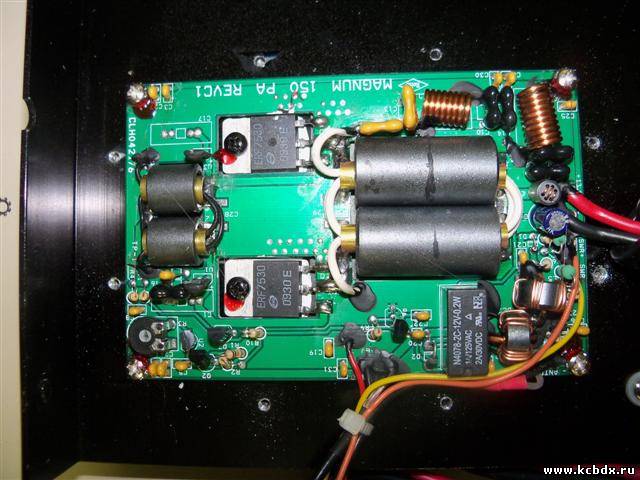

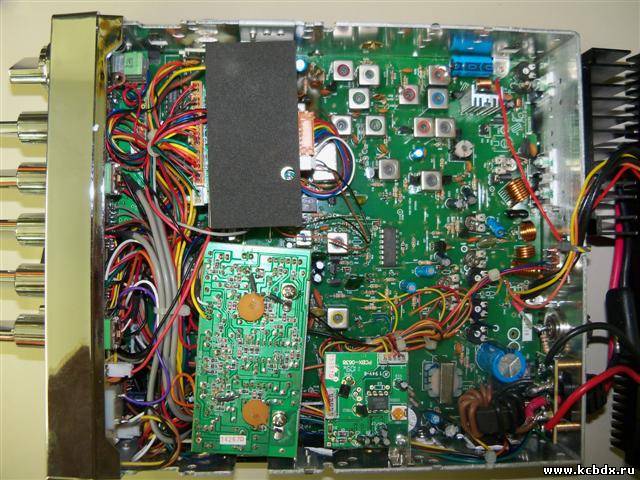

Посмотрите какие интересные "ПОТРОХА" я Вам покажу...
Впечатляет плата выходного каскада!!! Трансформатор ватт на 200-ти тянет...
Ну как? Вас уже интересует эта "Сибишная" радиостанция?
Это "MAGNUM-9"...
|
| |
| |
| kolychka | Дата: Среда, 30.11.2011, 17:03 | Сообщение # 107 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline
| Спасибо Игорь за ссылки.
Я всегда с интересом рассматриваю любую мне не знакомую СиБи аппаратуру.

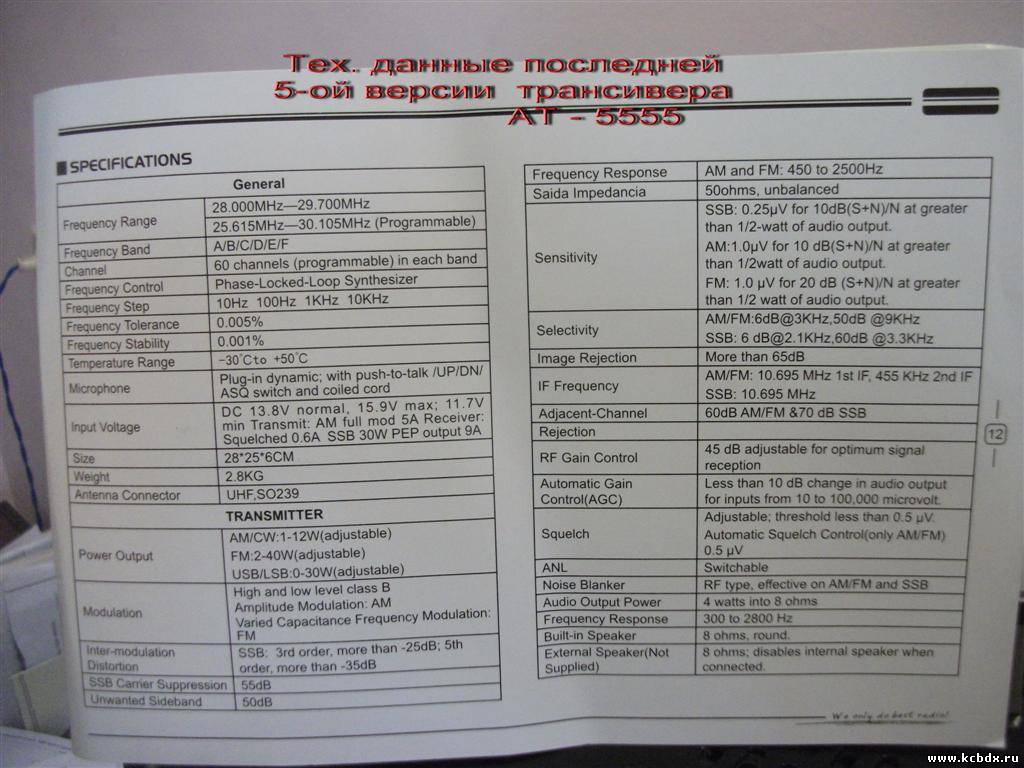

Сегодня пришёл новый трансивер АТ-5555 с новой версией прошивки V5.0 для 81.
И что интересно, как эти китайцы быстро реагируют на всё новое, приходится только поражаться.
В Европе он только только начал рекламироваться, а они уже запустили конвейр.
Все выявленные мной в моей первой версии аппарата недочёты, в виде нерегулируемой мощности в режиме "SSB", не было усиления по микрофону и куча доработок, которые опубликованы выше, всё это и многое другое устранено.
Теперь этот трансивер можно смело использоваться с высоко поднятой головой.

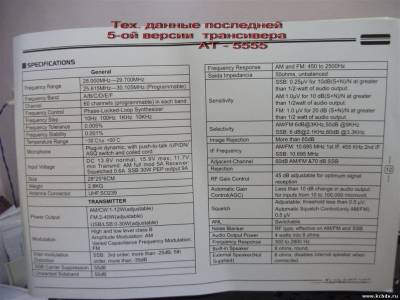

Китайские друзья повысили мощность в режиме FM- аж до 40 ватт, впрочем смотрите сами:
|
| |
| |
| kolychka | Дата: Понедельник, 05.12.2011, 21:32 | Сообщение # 108 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline

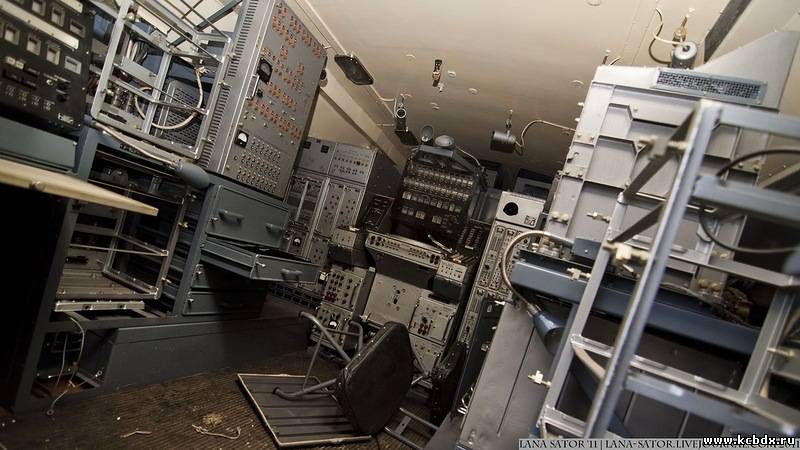

| Посмотрите , что я сегодня обнаружил.
Такого в страшном сне не увидишь...
Технику, которая стоит многие миллионы народных рублей, вот так выбросили на свалку...
Это только у нас могут, сами смотрите вот ссылка - http://lana-sator.livejournal.com/149761.html
В другой стране за это просто бы расстреляли...
|
| |
| |
| kolychka | Дата: Суббота, 17.12.2011, 13:56 | Сообщение # 109 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline

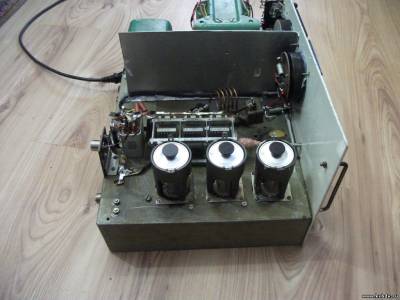

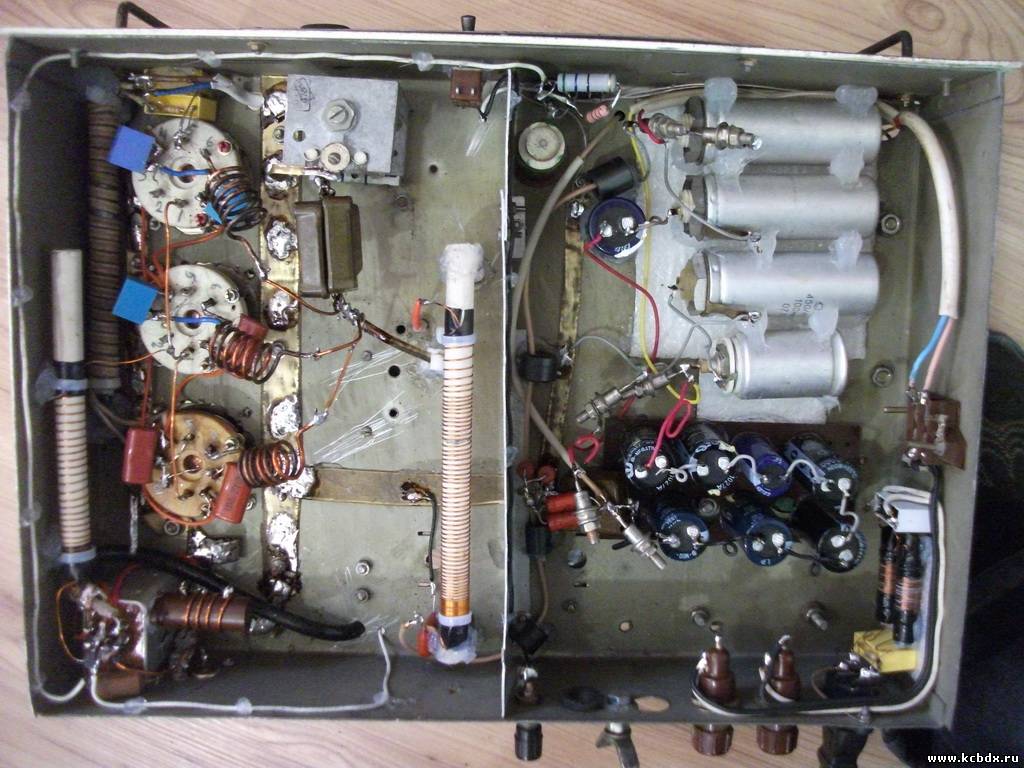

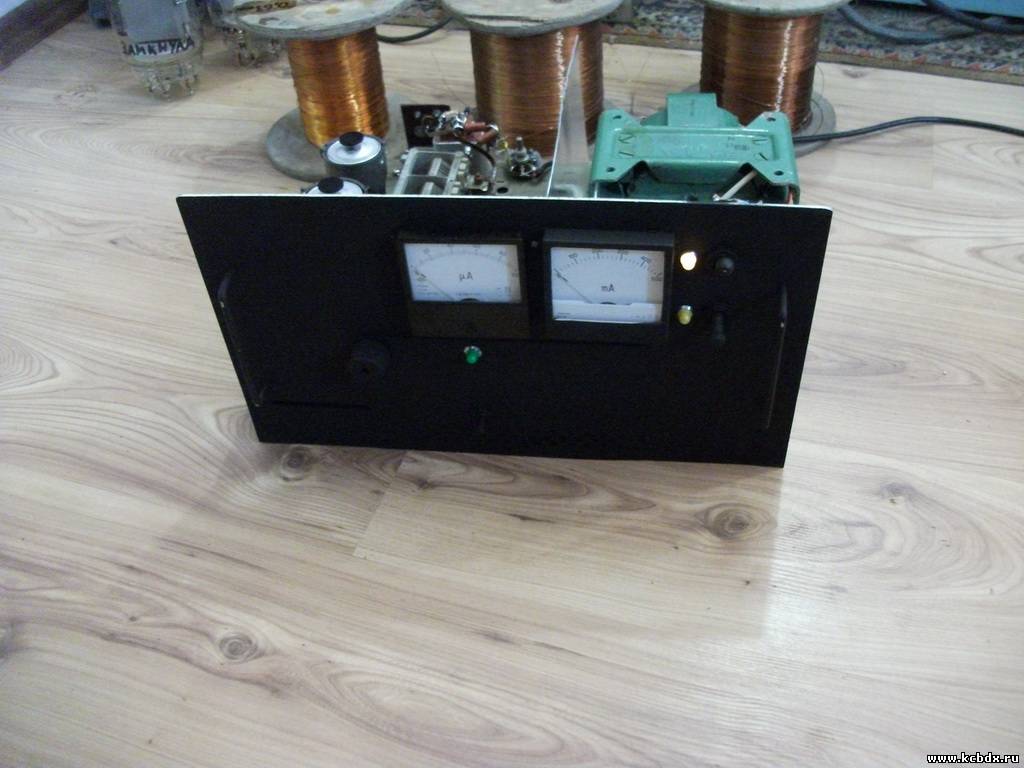

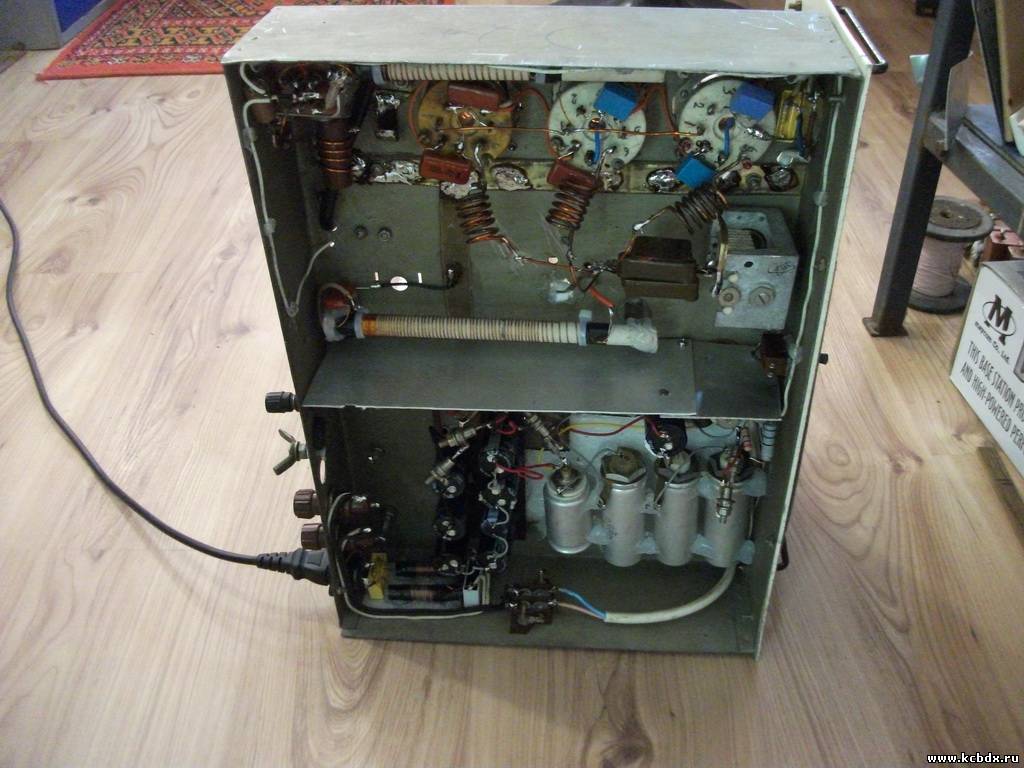

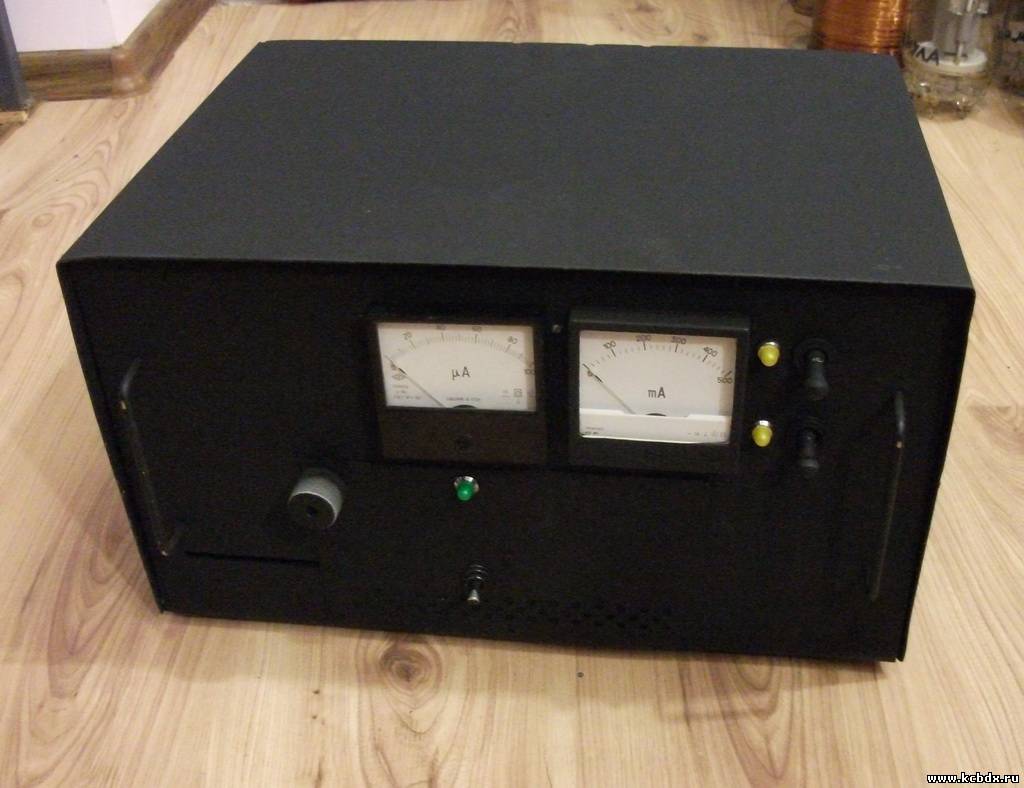

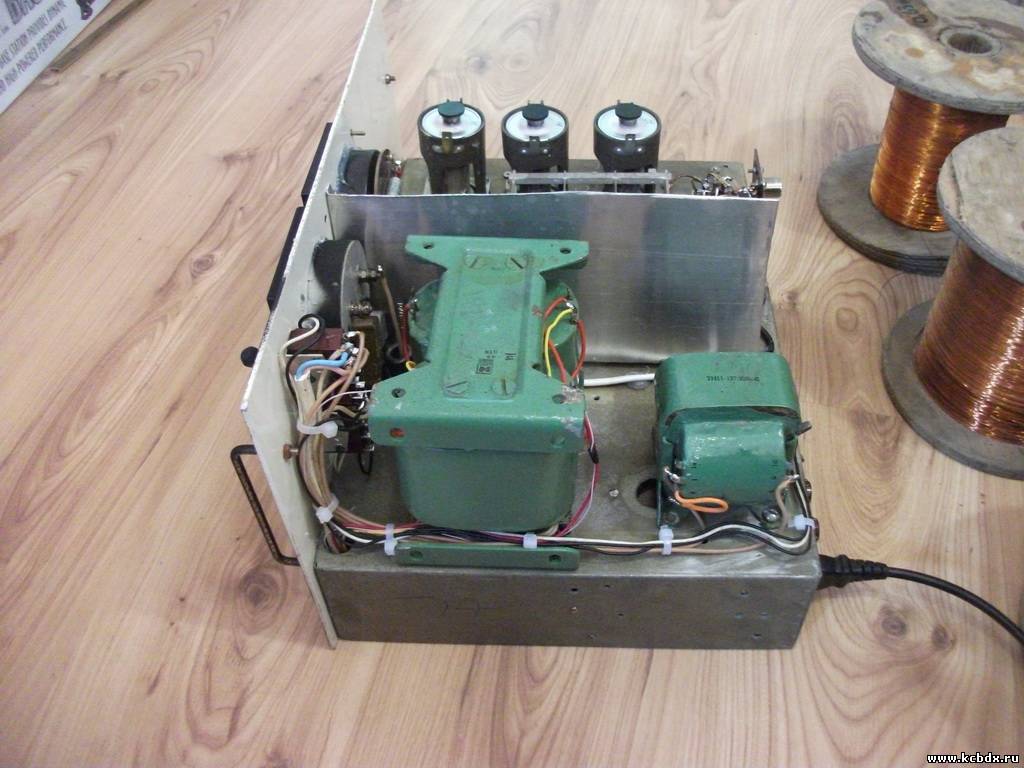

| Всю неделю, даже больше, занимался новым усилителем на трёх ГУ-50 по схеме с общими сетками.
Так как для товарища пришёл сорокаваттный трансивер и мощности хоть отбавляй для раскачки.
Схема питания анодного контура последовательная, ничего необычного, всё классика.
Попались подходящие корпуса и с этого всё и началось.
Такой же усилитель будет и у оператора с позывным ''Сигнал''.
Проект почти закончен,осталось снизить питание до +1000 вольт и подстроить контура по входу и в дорогу.
|
| |
| |
| kolychka | Дата: Суббота, 17.12.2011, 13:59 | Сообщение # 110 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline
| Фото подвала

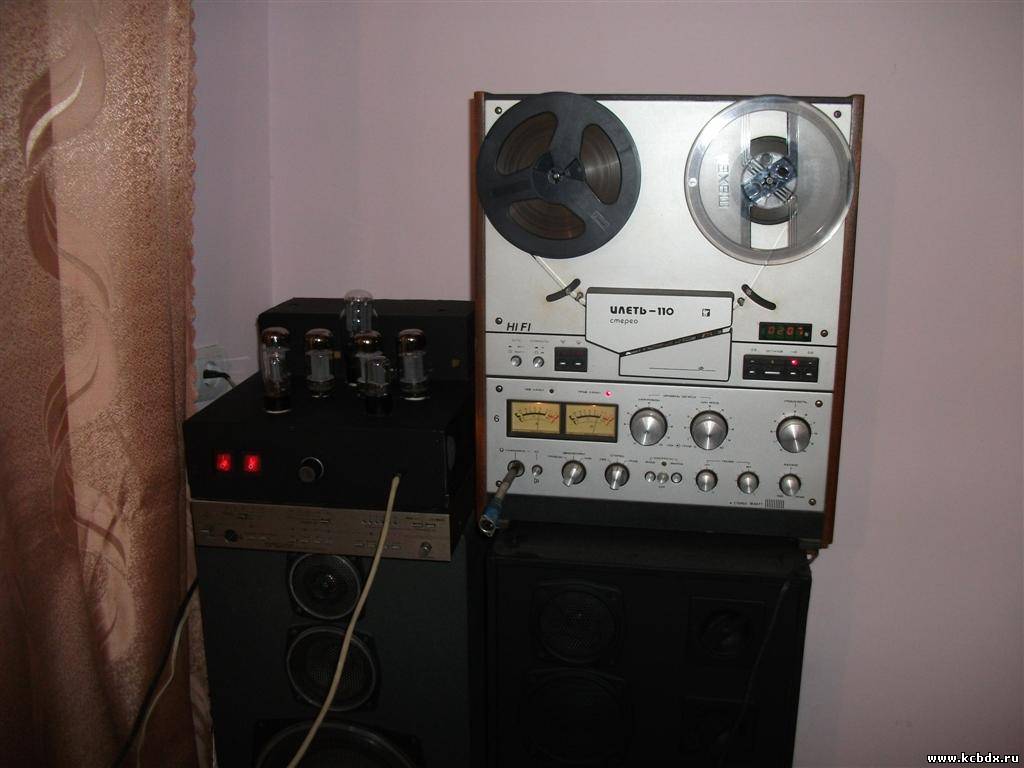

А это ностальгия по восьмидесятым.
И лучше работается.
|
| |
| |
| kolychka | Дата: Суббота, 17.12.2011, 14:11 | Сообщение # 111 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline
| Игорь, получается около этого, но я им ограничиваю, до 200, чтобы не сыпали сильно и снижаю анод до +1000.
Что 200-ти, что 300-та ватт, на "S-metre" разницу не заметишь...
А вот грязи в эфире и на экранах соседских телевизоров будет гораздо меньше!
|
| |
| |
| kolychka | Дата: Суббота, 17.12.2011, 14:47 | Сообщение # 112 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline

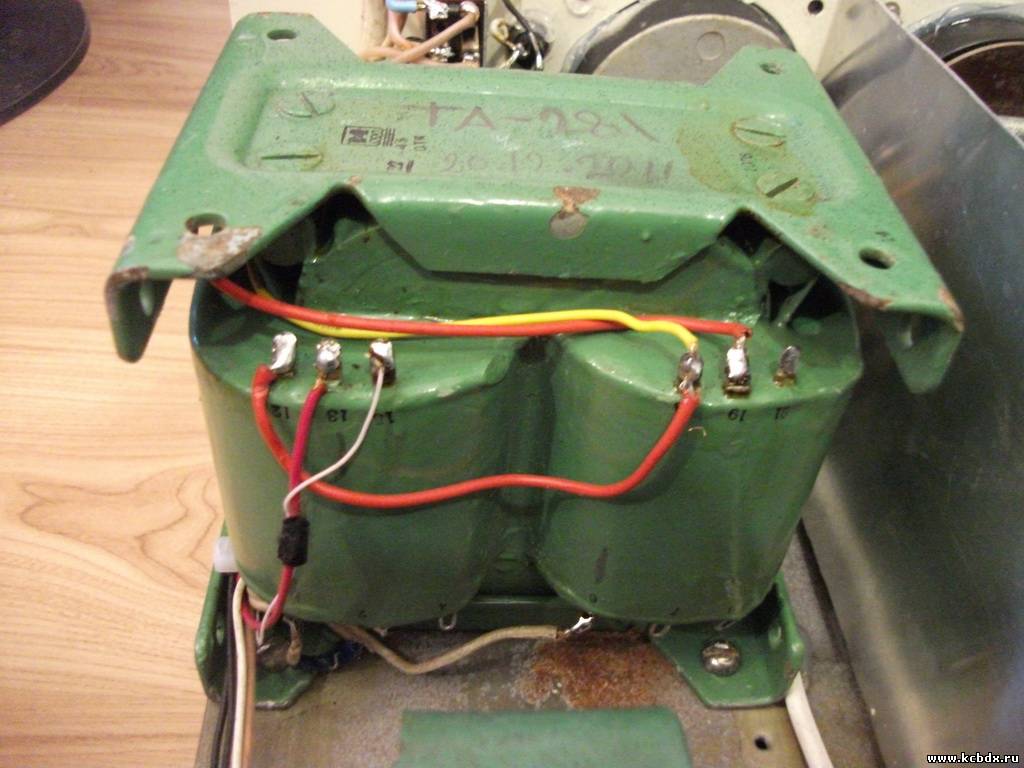

| В усилителях применяются трансформаторы анодные из серии ТА-281 с утроением анодного напряжения, так как обмотки трансформаторов низковольтные, но с большим током 1а.
|
| |
| |
| kolychka | Дата: Вторник, 27.12.2011, 00:31 | Сообщение # 113 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline

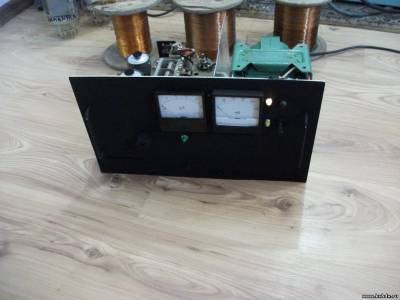

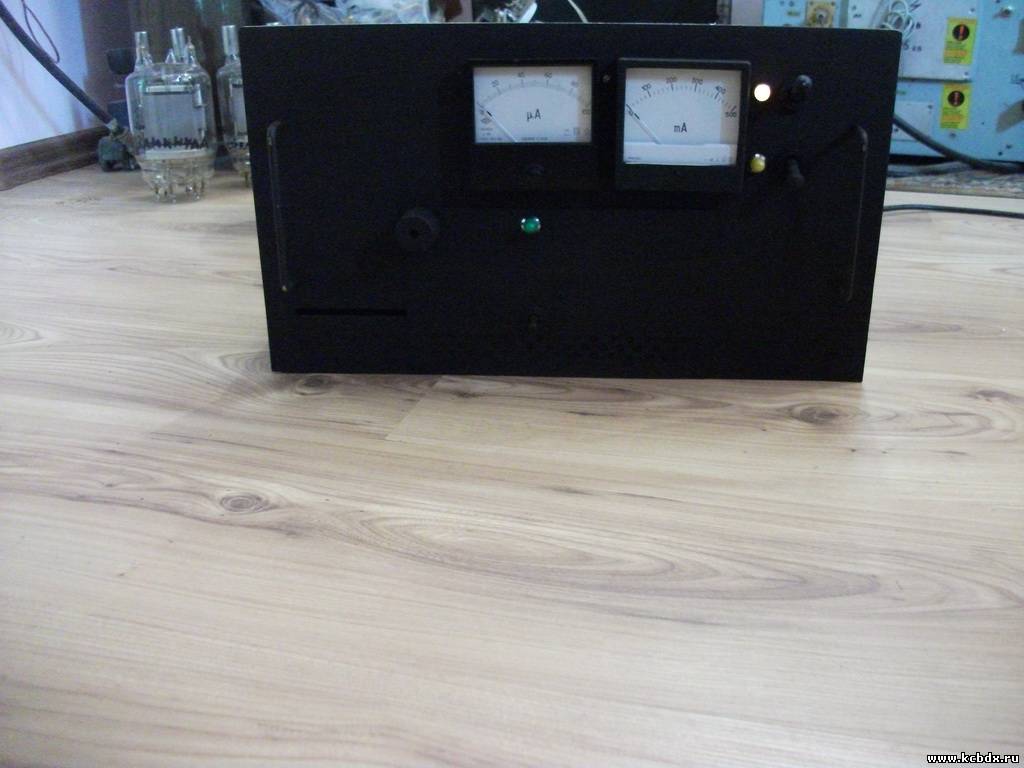

| Сегодня ушёл в плавание по необъятным просторам эфира ещё один усилитель на 3-х ГУ-50, после тщательной прогонки и настройки на моих стапелях и после некоторых доработок, получил добро и отдан хозяину с позывным "81", на безвозмездной основе на вечное пользование.
PS.Вытяжной вентилятор находится на задней стенке корпуса и работает на небольших оборотах.
Сообщение отредактировал kolychka - Вторник, 27.12.2011, 00:33 |
| |
| |
| PACCKAT | Дата: Пятница, 30.12.2011, 18:39 | Сообщение # 114 |
 Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Геннадий приветствую!
Ты себе такую беду дорабатывал? (Предотвращение нагрева микрофонного разъема при работе)
Сергей "РАССКАТ"
|
| |
| |
| kolychka | Дата: Четверг, 05.01.2012, 20:29 | Сообщение # 115 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline

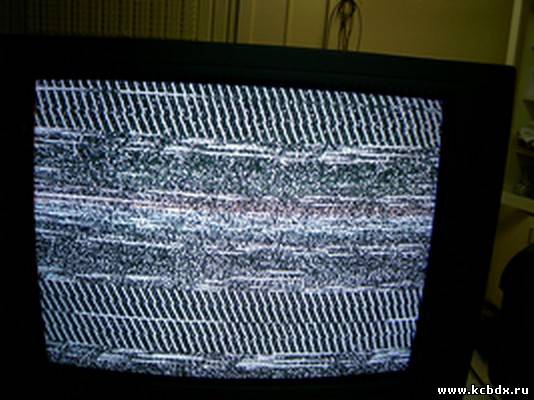

| Ещё раз возвращаюсь к теме "Помехи телевидению".Этот фильтр,схему его видно ниже,я уже выполнял много раз и многие из нашей группы ребята повторили его,результат не заставил себя ждать - свободная работа в эфире.Но конечно этот фильтр не панацея и его надо использовать в комплексе с другими методами устранения помех TV,но и использование его одного тоже даёт очень хорошие результаты.Но фильтр выполненный по этой схеме,может свободно пропускать мощность до 350 ватт, дальше начинает греться фольгированный текстолит,но может у меня был не очень хорошего качества этот текстолит ,не знаю, но результат такой ,как описал выше.Привожу статью полностью.
Сравнительный анализ TVI фильтров.
Лет 12 назад довелось мне изготовить ФНЧ [1], рассчитанный на 75 Ом . Аппаратуры под рукой для его проверки никакой не было, только субъективные ощущения. Надо сказать, впечатление от его работы было очень хорошее!
Потом (года 3 спустя) я посмотрел его АЧХ на подвернувшемся под руку Х1-50 (tnx RZ9CX). Характеристика - супер!! Но, поскольку прибор этот расчитан на Rвх/вых=50 Ом, а переходников на 75 Ом в тот момент не оказалось, я принял эти данные за приблизительные... На чем и остановился, но остался очень доволен его (как, впрочем, и своей :-)) работой.
Привожу выдержку из подобной статьи, чтобы легче ориентироваться:
________________________________________
Предлагаемая технология изготовления такого фильтра достаточно проста и не требует для изготовления и настройки большого опыта и дефицитных деталей, а также специальных приборов. Она вполне под силу начинающим радиолюбителям.

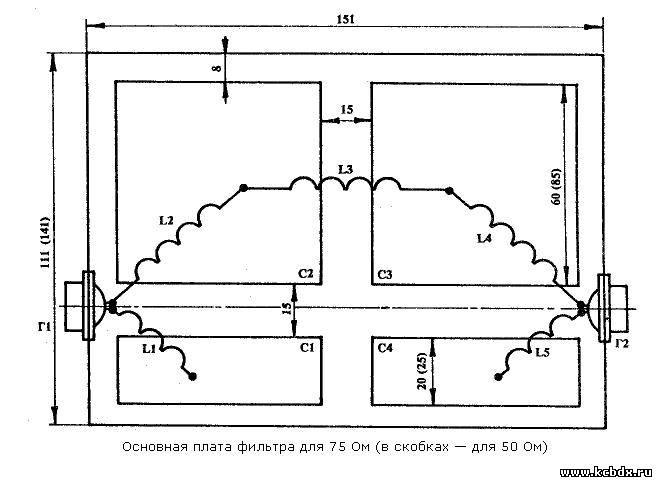

Конструктивно фильтр выполнен в коробке из двустороннего фольгированного стеклотекстолита толщиной 1,5 мм (использование стеклотекстолита другой толщины нежелательно из-за изменения постоянных емкостей фильтра). Высота коробки не критична и в данном случае равна 40 мм. На основной плате (рис.2), которая является дном коробки, методом вырезания или вытравливания формируют пластинки фольги согласно указанным размерам для 75-омного кабеля (в скобках указаны размеры для 50-омного кабеля). Эти пластинки образуют точно настроенные конденсаторы фильтра.
|
| |
| |
| kolychka | Дата: Четверг, 05.01.2012, 20:34 | Сообщение # 116 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline

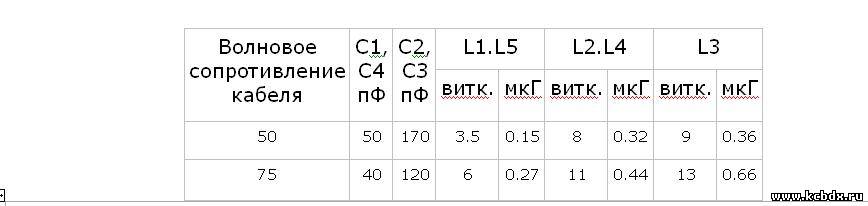

| Контурные катушки выполняются из обычного медного провода ПЭВ-2 диаметром 2,0 мм. Намотка бескаркасная. Внутренний диаметр катушки — 12,5 мм. Шаг намотки — 3 витка/см (т.е. L-2 см и т.д.). Параметры фильтра приведены в табл. 1.
4 года назад я изготовил такой же фильтр с входным и выходным сопротивлением 50 ом. Однако, поверхности конденсаторов на этот раз отполировал до зеркального блеска и покрыл спирто-канифольным флюсом, катушки выполнил посеребренным проводом d=2мм, а разъемы установил SO-239. Надо отметить, что даже на сегодняшний день поверхности конденсаторов и катушки выглядят превосходно!
А недавно мне довелось поближе познакомиться с серьезным анализатором "Aglient" E4407B (tnx RV9CT) и я, уделив свободное время любимому хобби, решил проверить свои старые конструкции...
|
| |
| |
| kolychka | Дата: Четверг, 05.01.2012, 20:47 | Сообщение # 117 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline
| Дальше автор приводит параметры фильтра снятые прибором.

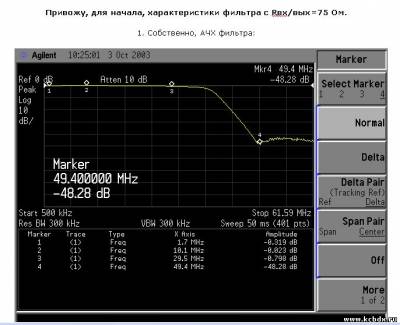

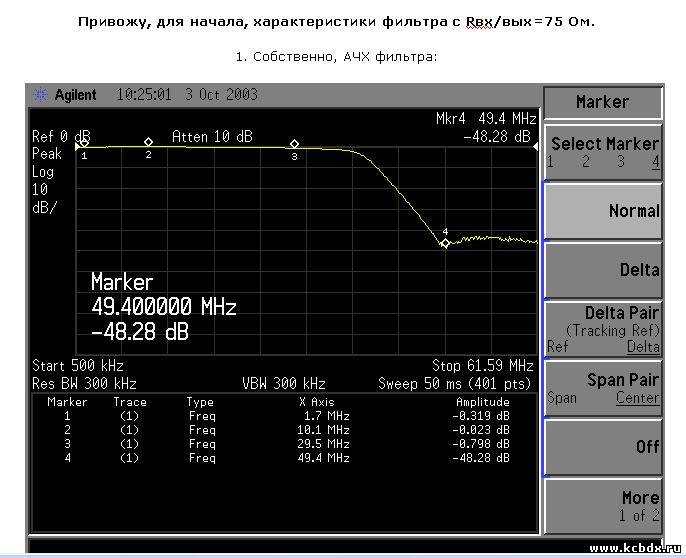

1. Собственно, АЧХ фильтра:

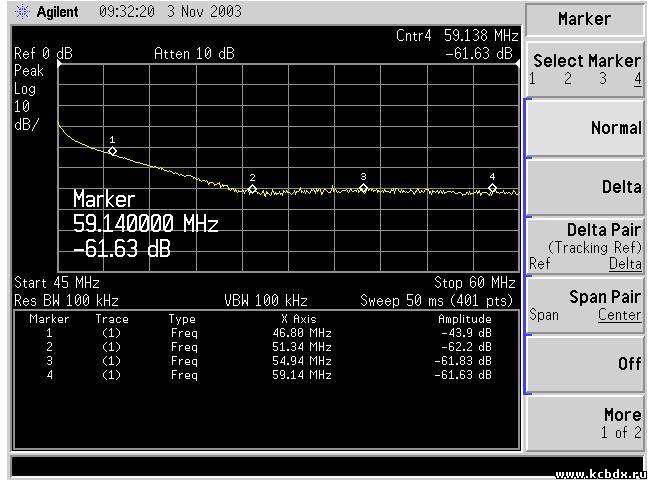

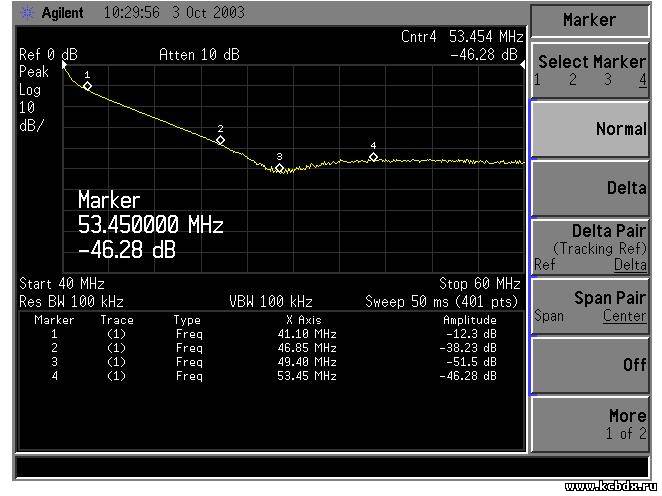

2. Более точно параметры фильтра в районе 50 МГц можно увидеть здесь:

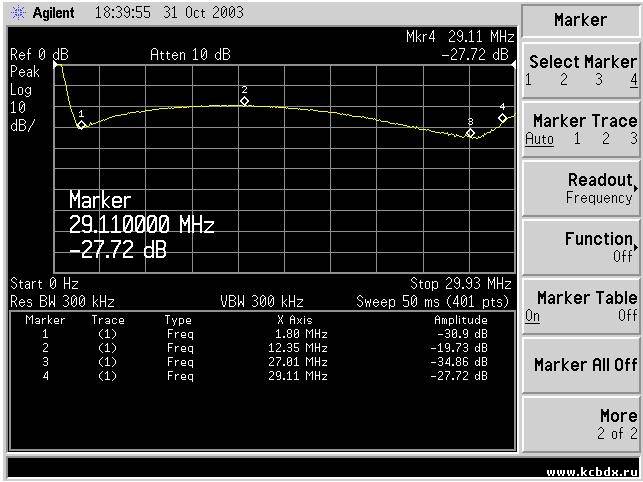

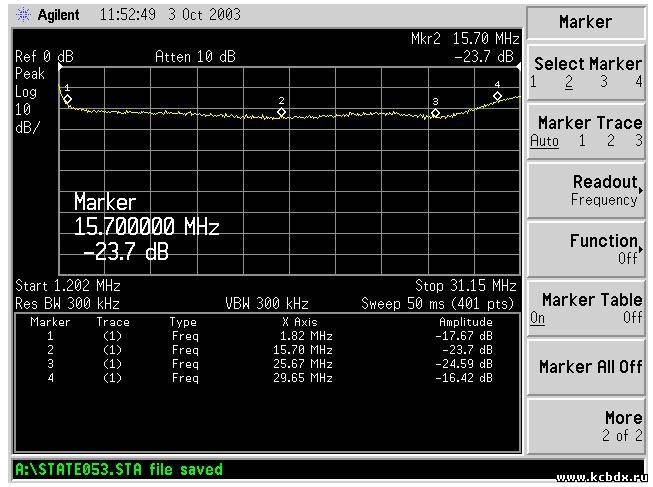

3. КСВ в интересующем нас диапазоне :-)
Соответствие значений обратных потерь и КСВ приведено в табл.2:
Теперь перейдем к фильтру с Rвх/вых=50 Ом.

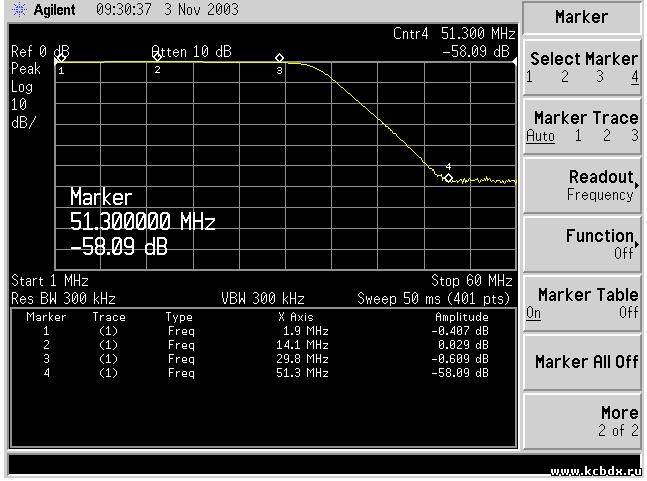

1. АЧХ фильтра:
|
| |
| |
| kolychka | Дата: Четверг, 05.01.2012, 20:52 | Сообщение # 118 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline
| 2. Более детальный вид АЧХ в районе 50 МГц:

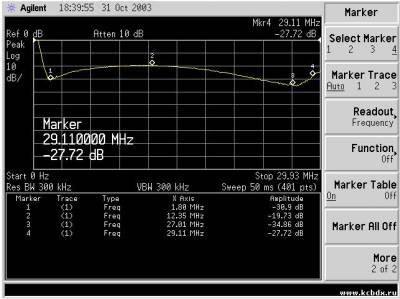

3. КСВ в КВ диапазоне:
Соответствие значений обратных потерь и КСВ приведено в табл.3:

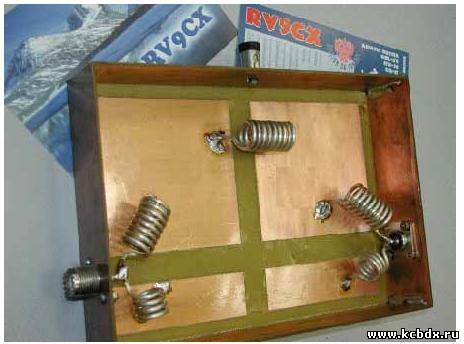

4. Его внешний вид:
|
| |
| |
| kolychka | Дата: Четверг, 05.01.2012, 20:59 | Сообщение # 119 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline

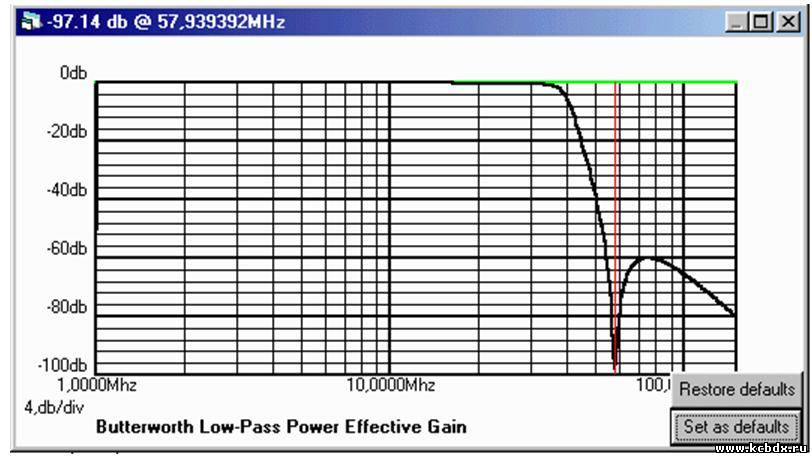

| А вот так выглядит расчетная АЧХ фильтра с Rвх/вых=50 Ом, выполненная в AADE Filter Design V2.10
1. Отмечу, что график КСВ для последнего фильтра, практически, совпал с расчетным!
2. Первый фильтр настройке не подвергался совсем. Во втором фильтре я немного растянул L3, чтобы второй минимум КСВ переместился с 22 МГц (что полностью соответствует расчетным данным) на 28 МГц. Однако, ГИРом каждый контур в отдельности не настраивал (за неимением первого).
3. Фильтр на 75 Ом испытывался с усилителем на ГУ-81Б (tnx RA9DZ). Работает, однако!
4. Причиной отсутствия "бесконечного затухания" в районе 50 МГц (см. расчетную АЧХ) может быть то, что добротность конденсатора с диэлектриком из стеклотекстолита невелика (по сравнению с воздушным диэлектриком), а также отсутствие экранирующих перегородок между отдельными каскадами фильтра.
5. Полировка конденсаторов и установка катушек из посеребренной меди дали эффект: разница в подавлении гармоник выше 50 МГц составила 10 дБ.
5. Место пайки катушек индуктивности к поверхностям конденсаторов некритично.
6. Конструкция очень повторяема! Если приведенные выше графики устраивают, то при тщательном изготовлении настройка не обязательна.
RV9CX, Дмитрий
Почему я привёл статью полностью,для того чтобы сомневающиеся больше не сомневались, ведь так просто его изготовить и получить хорошие результаты.
|
| |
| |
| kolychka | Дата: Четверг, 05.01.2012, 21:04 | Сообщение # 120 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 606
Статус: Offline

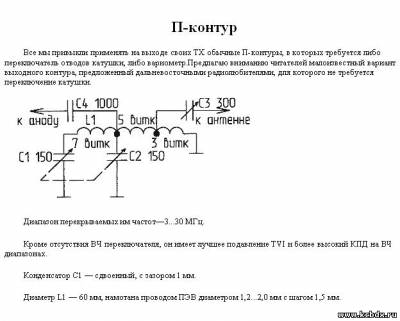

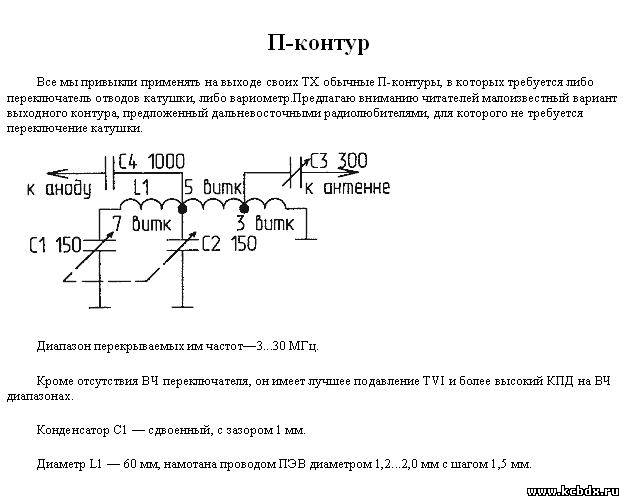

| Для тех , кто экспериментирует с П-контуром, есть интересная схема, сразу скажу, что я её не делал, но мне она показалась привлекательной.
|
| |
| |
|
